| 型號 | Model | CNC-1 |
|---|---|---|
| 控制系統 | Control system | 臺灣寶元系統 |
| 驅動電機 | Drive motor | 1.5千瓦之山伺服電機2+1（剎車） |

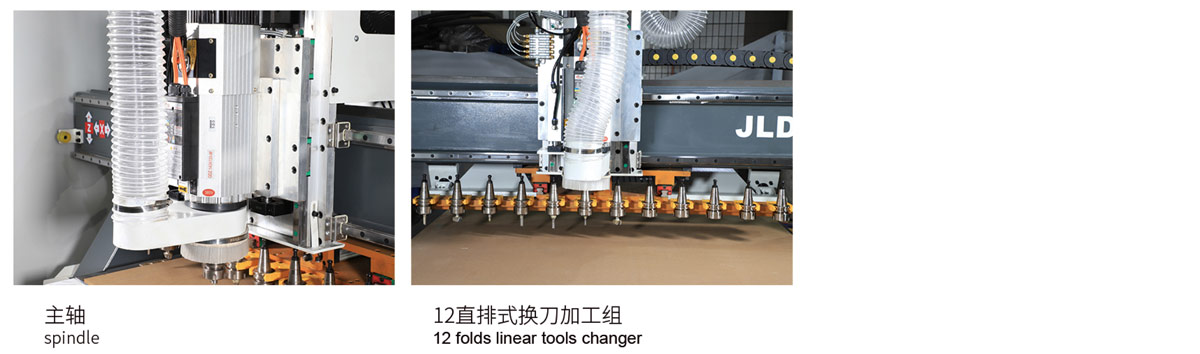

| 主軸 | Principal axis | 6.0kw主軸x4,轉速：18000轉 |
| 變頻器 | Frequency converter | 變頻器11kw科肯 |
| 導軌，滑塊 | Guide rail, slider | 臺灣，Y軸采用30#, XZ軸采用25#,機架與橫梁采用法蘭滑塊 |
| 齒條 | Rack | 臺灣精特高精度2模斜齒齒條，齒條額外增加淬火工藝 |
| 絲桿 | Screw rod | 2510臺灣TBI滾珠絲桿 |
| 軸承 | Bearing | 日本進口角接觸軸承x2,國產深溝球軸承x1 |
| 臺面 | Mesa | 1220x 2440mm真空吸附、6分區 |
| 機架，橫梁 | Frame, beam | 國標矩形方管焊接 |
| 真空泵 | Vacuum pump | 7. 5水冷循環泵 |
| 電氣 | electrical | 施耐德電氣 |
| 真空泵 | Vacuum pump | 7. 5水冷循環泵 |
| 加工速度 | Processing speed | 0-25m/min |
| 空載速度 | No load speed | 0-80m/min |
| 重定位精準 | Accurate relocation | +0.2mm |
| 總功率 | Total power | 約24kw |
| 總重量 | Total power | 約3噸 |
| 有效工作行程 | Effective working stroke | 長2440x寬1220x高200mm |
| 外形尺寸 | Dimensions | 長3800x寬2300x高2200mm |
